新型キンドル(kindle 3G+wifi)が来たのでシリアル接続してみた

投稿者: | 2010年8月30日

なんとなくうちのkindle 3G+wifiは白を頼みました。

とりあえず通常の使い方ができるのを確認。
普通の使い方などは他のところがやってくれるのでうちはまずログインできるようにしたい。
というわけで、シリアル接続します。

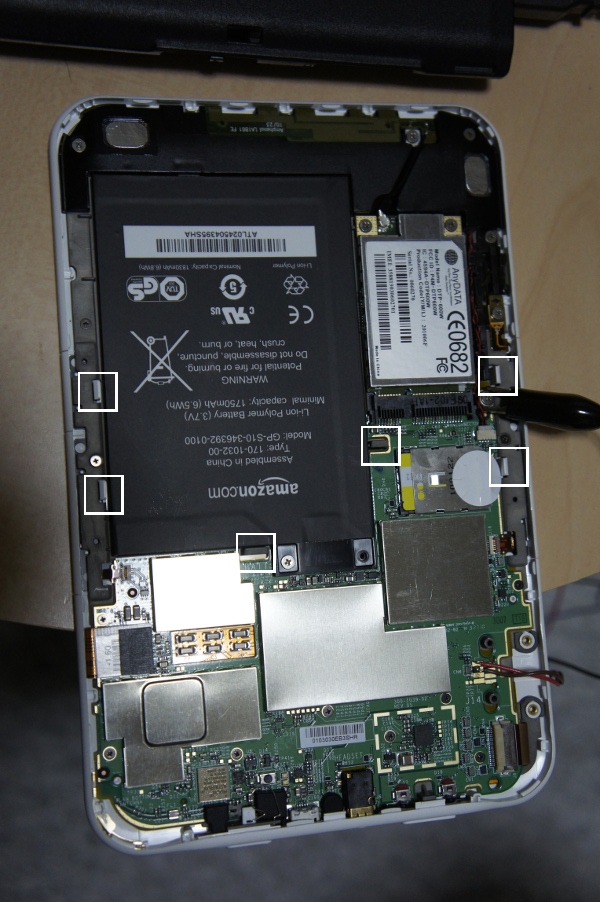

まず開けます。
四つ角を広げるようにするとあきやすいようです。うちではプラスチックのへらを使いました。
白い四角で囲ったところのツメがあるので開けにくいかも。

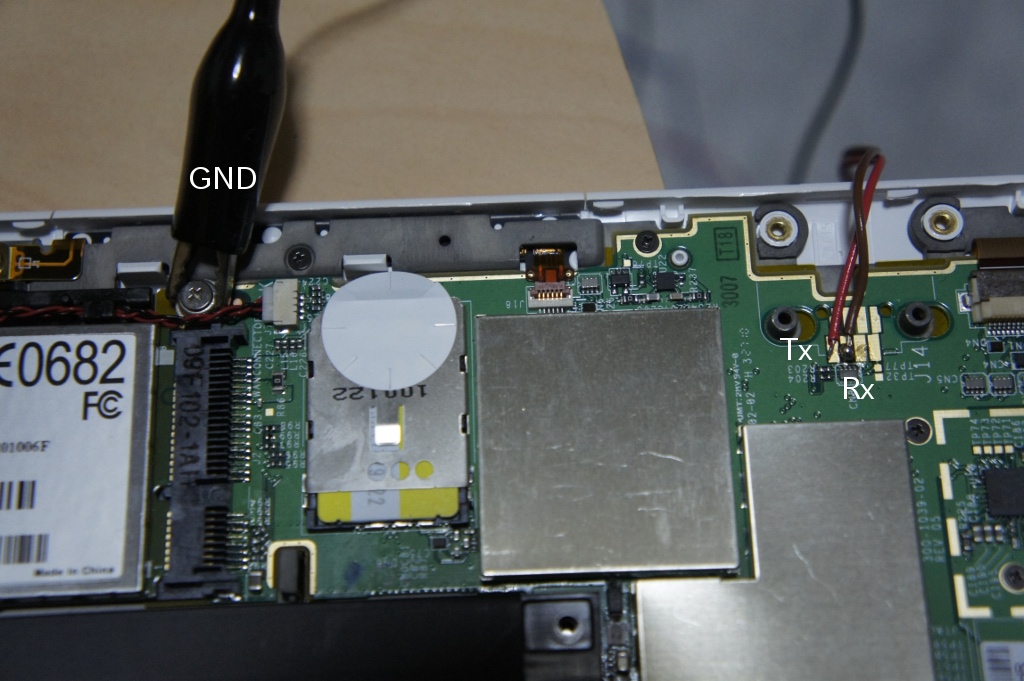

シリアルのパターンはここにあります。下の写真のように線を出しました。

この写真の並びで、左から「Tx,Rx,GND,unknown」となっているようです。GNDはここからとるより写真の部分のネジを挟んだほうが楽だったのでこんなことに。
ちなみにここの端子は8つあるように見えますが、縦の並び2つはつながってました。

半田付けしてある端子の上には黒いプラスチックの部品がネジで固定されていますが、はずしてあります。
ここのパーツはLEDライト付きカバーに電気を供給するための端子を出すためのもので、ついでにシリアル接続もここからできるようにしてあるようです。
が、面倒だったので今回直に半田でつけてしまいました。
そのうち外からアクセスしやすいように基板か何かを切って作る予定。そうすれば蓋を開ける必要もなくなる。

標準起動ログ

P.S.
まだrootのパスワードも、無理やり書き換える方法も不明なので誰か教えて…
