Galaxy SII ダウンロードモード用 JIG

投稿者: | 2011年6月19日

USBにさすと自動でダウンロードモードになるJIGがあるという話を聞いたので探したところ、XDAにて発見。
[HOWTO] [REF] Get Download Mode without 3-button combo using homemade JIG

しょっちゅうダウンロードモードにしてROMを焼く人には便利かもしれません。
もともとGalaxyS用として情報があった物がそのままS2にも使えるようです。

国内版はどうか知りませんが、海外版はこれを作ると便利だという話を聞いたので作ってみました。
内容はmicroUSBコネクタの4番と5番ピンを300kΩで接続するだけです。

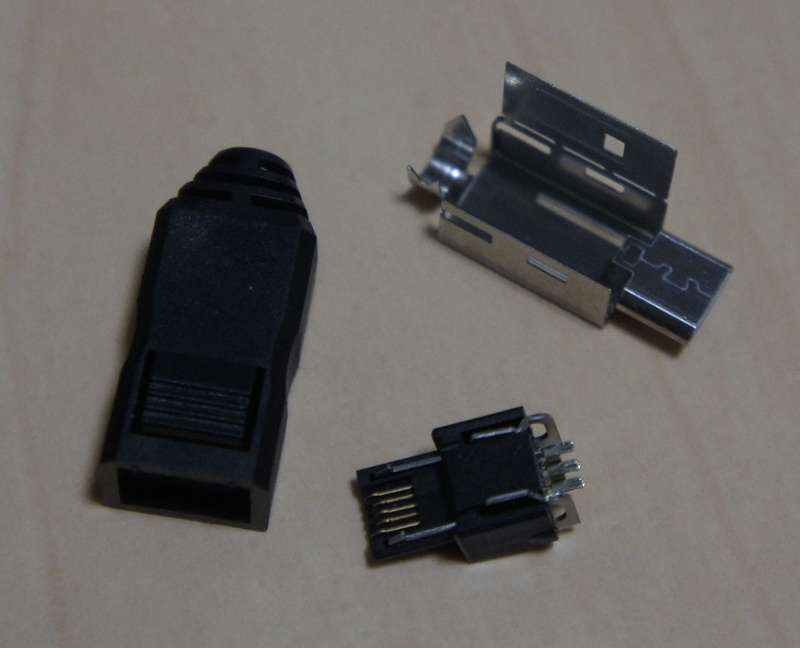

microUSBのコネクタを入手。(シリコンハウスで200円で購入)

300kΩの抵抗が必要とのことでしたが、部品箱を探しても100kΩしか出てこなかったので連結。
実際300kΩでないとダメなのかは不明。わざわざ数値が指定してあるので一応作成。

さっきの黒いケースに入れるので熱収縮チューブをかぶせておく。とはいえこの時点でサイズオーバー(笑
300kΩで1本のがあったら余裕だったのに。

入らなかったのでカバーの後ろを切断。
何か後ろから出てますが、とりあえず使えればいいのでこれで良いということで…

端末の電源を切ってこれをさすと無事にダウンロードモードで起動。
